简介
1、概述
DB-GD03 温度测控实验装置,实验温度范围0—250℃,可快速升温,快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
提供温度检测:①Pt100(选用0—250℃),温度变送器(4—20mADC信号)。②K型热电偶(输出mV级控制信号)。③工业水银温度计0—300℃。④配有3位LED温显表。
通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件,实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有安全保护,提供IEC标准信号及相关测试点供单片机接入进行编程实验。
DB-GD03 温度测控实验装置,采用工业级传感器,IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上,可独立操作实验或连接上位计算机。

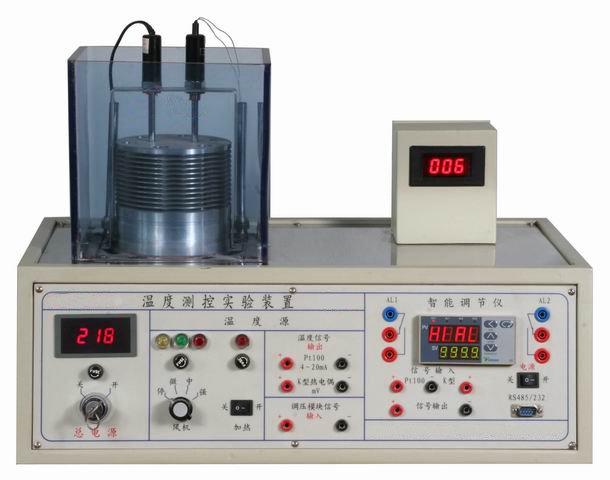

实验装置如图1所示:
温度测控实验装置
图1

2、基本配置
1、实验温度源:温度范围0~250℃ 一只
2、PT100温度传感器 二只
3、PT100温度变送器 一只
4、K型热电偶 一只
5、工业水银温度计(0—300℃) 一只
6、可控硅调压模块 一只
7、智能工业调节仪 0.5级 一只
8、控制变压器 一只
9、150轴流风机 一只
10、RS485/RS232转换器 一只
11、LED三位数字温度表 一只
12、LED三位半数字电压表 一只
13、MCGS实验软件光盘 一套
14、P4电脑+17’显示器(自备)
15、实验台(选配) 选配□
16、MCGS软件狗(选配) 选配□
17、专用实验导线 五根

3、技术指标
1)、供电电源:AC220V±10% 50HZ±5% 3A 有良好接地

2)、仪表输入输出信号符合IEC标准、带通讯功能485/232

3)、温度源,220VAC,350W.最高温度250℃,常用设定宜0—200℃。设有过高温度保护。

4)、工业人工智能调节仪 精度0.5级

5)、外形尺寸:
实验控制箱尺寸:560mm(长)×320mm(宽)×400mm(高)
6)、重量:约15kg

7)、可实现485组网等功能

4、实验内容
1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验
2、温度模拟标定方法实验
3、Pt100温度特性实验(用万用表测Pt100电阻变化)
4、K型热电偶特性测试实验(用万用表测K型热电偶毫伏输出)
5、温度仪表PID控制实验
6、温度上位机组态控制实验
7、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价
8、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验

注:①当客户未选购MCGS软件狗时,运行MCGS需每隔半小时启动一次。
②将温度范围设定在0—200℃之内升温时,停开风机。降温时,风机置于“强”档,半小时可完成一次温度循环。


5、操作、维护、安全提示
①本装置最高温度可达250℃以上,具体操作时应控制在0-250℃范围内进行实验。
②在实验过程中,装置表面局部温度可能比较高,应注意防止烫伤。
③在实验进行中,风机可在微、中二档工作,或停止风机,快速升温。
④在实验中如计划改变温度最高设定值,进行多次实验,应先从较低温度设定开始。
⑤当需要降温时,让风机在“强”档工作,可快速降温。
⑥当停止实验操作时,应立即关闭温度源的加热电源开关,而保持风机工作,直到温度源的温度降到常温时为止。
⑦在进行实验中,切勿将手伸入保护罩内,切勿触及温度源金属部分,严防烫伤。
⑧可燃物严禁放(丢)入保护罩内,引起明火,损坏设备。
⑨温度源的保护罩严禁自行拆卸,防止烫伤事故。
