产品分类
机械示教陈列柜

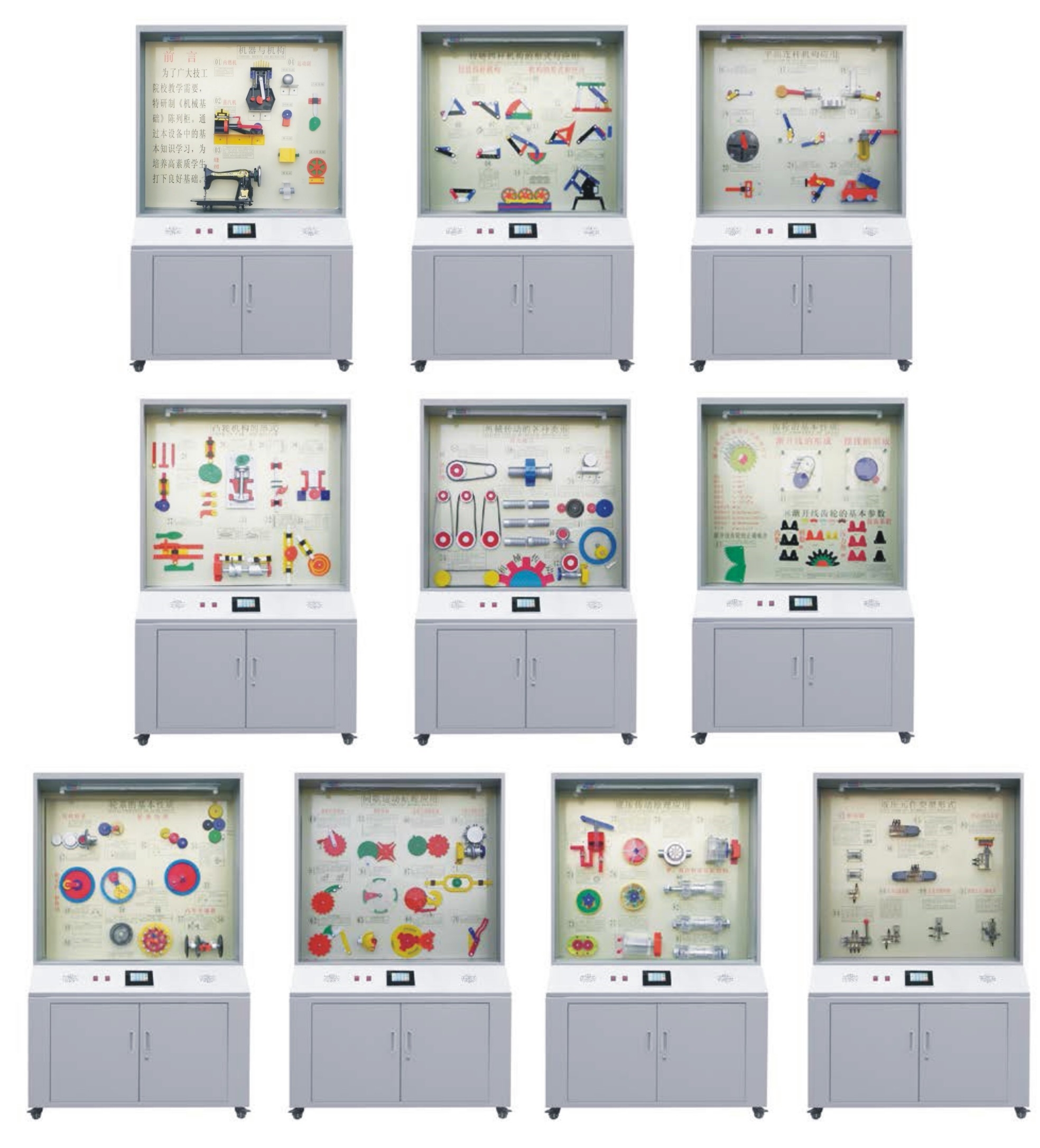

DB-24 机械基础陈列柜

机械基础陈列柜是根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。本陈列柜共分十个柜和一个电脑控制台,声控同步演示,采用单独驱动或由电脑或电子设备控制运转演示,可由DVD控制顺序自动运行讲解,又能根据教材,教学需要而遥控任意选择进行单独演示。模型材料采用进口有机板制造,板面附有PVC一次成型作图表和文字说明,演示形象逼真,运行可靠。是一套现代化机械课程教学实验室设备


机械基础陈列柜
机械基础陈列柜 (木柜)

机械基础陈列柜
机械基础陈列柜 (铁柜)

机械基础陈列柜
机械基础陈列柜
机械基础陈列柜

机械基础陈列柜

机械基础陈列柜


机械基础陈列柜

机械基础陈列柜

机械基础陈列柜

机械基础陈列柜

机械基础陈列柜

机械基础陈列柜内容:




序号和名称 柜内模型内容
主控台 微电脑控制系统、DVD、功放、音箱、电源控制面板
第1柜
机器的组成及特征
内燃机、蒸汽机、缝纫机、运动副(6件)
第2柜
铰链四杆机构的形式与应用
曲柄摇杆机构(2件) 、双曲柄机构(2件) 、剪刀机、搅拌机、雷达俯仰机构、破碎机、机车车轮联动机构、起重机
第3柜
平面连杆机构应用
曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床、导杆机构、自卸翻料装置
第4柜
凸轮机构的形式
盘形凸轮机构、移动凸轮机构、内燃气阀机构、捣碎机凸轮机构、造型机凸轮机构、圆锥、圆柱凸轮机构、等径凸轮机构、交叉槽凸轮机构
第5柜
机械传动的各种类形
平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型(6种) 、正齿轮齿条传动、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、蜗轮蜗杆传动
第6柜
齿轮的基本性质
渐开线的形成、摆线的形成、渐开线齿轮的正确啮合条件、齿数、模数、压力角、齿高系数
第7柜
轮系的基本性质
定轴轮系、差动、行星、定轴轮系、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋轮线、传递功率、差速器、谐波齿轮机构、摆线针轮机构
第8柜
间歇运动原理应用
棘轮机构、双动式棘轮机构、双向式棘轮机构、外槽轮机构、内轮机构、球面槽轮机构、齿轮式间歇机构、针轮组成的不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、停歇运动导杆机构、双齿条式间歇机构
第9柜
液压传动原理应用
液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸
第10柜
液压传动原理应用
普通单向阀(管式)2件、普通单向阀(板式) 、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节流阀、压力继电器

友情提示:

您只要致电:021-36334717 021-36334727 (0)13817525788

我们可以帮您推荐符合您要求的 机械基础陈列柜,机械基础陈列室,机械基础实验室设备 相关产品!
