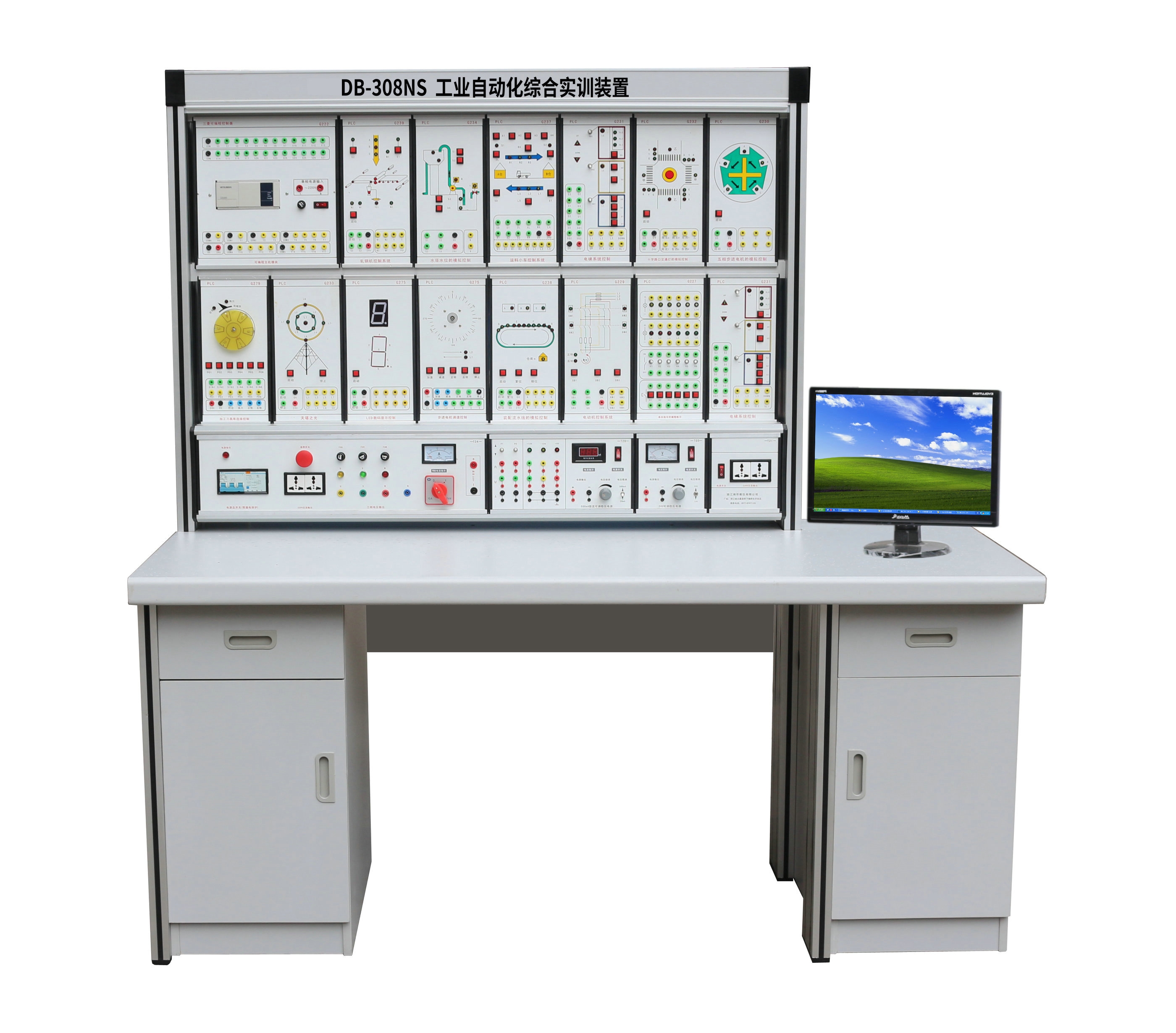

DB-308 NS 工业自动化综合实训装置最合理、最大化的利用实验室空间,将实验部分和功能部分采用挂箱形式、模块化结构,是实现一室多用、一机多用的复合型装置。配置可编程控制器主机挂箱、可编程控制器编程技能实训挂箱、单片机实验挂箱、变频器实训挂箱、触摸屏实训挂箱、电气控制组件挂箱、电工实验挂箱、电子实验挂箱。
一、工业自动化综合实训装置概述
传统的教学模式是学生在学习专业课程时往往只集中在单一的技术上,例如:电气安装技术、传感器技术、电机拖动技术、PLC技术、现场总线技术等等。尽管我们已经有很好的教学和实训条件可以满足上述技术的教学要求。但是,在企业的生产设备中往往是将这些技术综合运用在一起。这就要求我们应该给学生一个综合技术环境,给学生提供一个空间,使他们在学校中就能将这些技能融会贯通,消除他们对复杂设备的恐惧感,MY-300A工业自动化实训装置就是应这样要求而产生的实验平台。
二、工业自动化综合实训装置主要技术参数
工作电源:三相五线制输入 380V±10% 50HZ
1、安全系统:具有漏电保护、装置外壳接地保护、三相短路保护、缺相指示、软保护、熔断丝二级保护、急停保护等有效保护。
2、两组直流可调稳压源,具有短路软截止自动恢复保护功能,有红绿两种发光二极管指示正负,防止实验时将电源反接输入。
3、0—240V交流电压输出,又可作双组9V、双组12V,双组18V输出。
4、正负脉冲输出四组,逻辑测试笔输出一组。
5、函数信号发生器输出一组,带有频率计,测量范围0-8M,六位数显。
6、常用固定电源:+5V,±12V,24V四路,设有短路声光报警功能,具有短路软截止自动恢复保护功能。
三、工业自动化综合实训装置实验内容
PLC部分实验
1、基本指令的编程
2、四节传送带
3、LED数码管显示PLC自动控制
4、步进电机的PLC控制
5、十字路口交通灯的PLC控制
6、天塔之光的实验挂箱
7、水塔自动供水的PLC控制
8、液体混合装置的实验
9、霓虹灯饰模拟
10、运料小车控制模拟
11、PLC的并行链接实验
12、PLC的N:N实验
典型电动机控制实训实验:
13、三相鼠笼式异步电动机点动和自锁PLC控制(实物)
14、三相鼠笼式异步电动机联动正反转PLC控制(实物)
15、三相鼠笼式异步电动机带延时正反转PLC控制(实物)
16、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
变频器的基本实验
17、变频器的认识实验
18、变频器的参数设定与操作
19、变频器的面板控制
20、变频器的电位器控制
21、变频器的电压控制
22、变频器的电流控制
23、变频器的多段速度控制电动机
24、变频器状态信号显示与采集
25、三相异步电动机的开环调速实验
26、基于PLC的变频器的调速实验
触摸屏基本实验:
27、触摸屏认知实验
28、触摸屏的基本指令的演示
29、触摸屏控制的三相鼠笼异步电机变频调速控制
30、触摸屏的LED数码显示控制
电气的基本实验
31、三相异步电动机点动控制和自锁控制
32、三相异步电动机Y/△换接起动控制
33、三相异步电动机联锁正反转控制实验
34、三相异步电动机带延时正反转控制
35、三相异步电动机带限位自动往返控制
36、三相异步电动机单向能耗制动控制
PLC、变频器综合实验
37、PLC、变频器的综合实验*
38、 PLC、触摸屏的综合实验*
39、PLC、变频器、触摸屏的综合实验*
单片机部分实验
软件实验:
40、软件清零
41、拆字程序
42、拼字程序
43、数据排序
44、二进制到ASCII码的转换
45、二进制到BCD码转换
硬件基本实验
46、 跑马灯实验
47、 转弯灯模拟实验
48、 I/O口输入输出实验
49、 I/O口简单扩展
50、 74LS138译码器电路
51、 继电器控制实验
52、 音频控制实验——音乐播放
53、 LED静态显示实验
54、 LED动态显示实验
55、 定时器应用——时钟模拟实验
56、 中断应用——按键计数实验
57、 独立按键多功能实验
58、 矩阵式键盘实验
59、 DAC0832数模转换应用—简易函数信号发生器(输出三角波、方波、正弦波、斜波)
60、 ADC0809模数转换实验
61、 并入串出实验
62、 串入并出实验
63、 步进电机控制实验
64、 直流电动机PWM调速实验
65、 I2C总线实验
66、 LED点阵汉字实验
67、 计算机钢琴实验
68、 温度传感器温度控制实验
69、 时钟芯片实验(电子万年历)
70、 串口通信实验
71、 密码锁实验
72、 工业顺序
73、 485通信
74、 ADC0832数模转换实验
75、 交通灯模拟实验
76、 串行静态显示实验
77、 8255 IO扩展应用一
78、 8255 IO扩展应用二
79、 8155 IO扩展应用
80、 PS2接口
电工部分实验项目
81、 基本电工仪表的使用与测量误差的计算
82、 基尔霍夫定律的验证
83、 电路元件伏安特性的测量
84、 叠加原理的验证
85、 电压源与电流源的等效变换
86、 戴维南定理
87、 双口网络测试
88、 受控源VCVS、VCCS、CCVS、CCCS的实验研究
89、 典型电信号的观察与测量
90、RC一阶电路的响应测试
91、R、L、C元件阻抗特性的测定
92、RC选频网络特性测试
93、互感电路观测
94、单相铁心变压器特性的测试
95、三相交流电路电压、电流的测量
96、三相电路功率的测量
97、单相电度表的校验
98、功率因数及相序的测量
99、负阻抗变换器
100、回转器
101、电流表的扩程
102、电压表的扩程
103、电阻的串并联电路
104、电流互感器
105、R、L、C串联谐振电路的研究
106、二阶动态电路响应的研究
电子部分实验内容
107、 常用仪器的使用
108、 二极管正向特性测试
109、 二极管反向特性测试
110、 晶体三极管输入、输出特性的测试
111、 测试三极管电流放大倍数
112、 单相半波整流电路
113、 单相全波整流电路
114、 单相桥式整流电路
115、 全波整流电路的最大反向峰值电压
116、 电容滤波电路
117、 电容滤波带电阻负载
118、 RC滤波电路
119、 晶体管单管放大器
120、 两极放大电路
121、 负反馈放大电路
122、 射极跟随器
123、 场效应管放大电路
124、 差分放大电路
125、 RC正弦波振荡器
126、 LC正弦波振荡器
127、 运算放大器参数的测试
128、 集成运放比例求和运算电路
129、 集成运放的积分与微分
130、 集成运放的电压比较器电路
131、 集成运放的波形发生电路
132、 集成运放的有源滤波器电路
133、 集成功效放大器电路
134、 OTL功率放大器电路
135、 集成稳压器
136、 串联稳压电路
137、 函数信号发生器的组装调试
138、 压控振荡器
139、 晶闸管可控整流电路
140、 万用电表的设计与调试
141、 晶体管开关特性测试
142、 限幅器
143、 钳位器
144、 组合逻辑电路实验
145、 COMS集成逻辑门的逻辑功能与参数测试
146、 集成逻辑电路的连续和驱动
147、 测试TTL与门的输入短路电路电流Irs
148、 测试TTL与非门的最小输入高电平Von
149、 测试TTL与非门的最大输入低电平Voff
150、 测试TTL与非门的输出高电平Voh
151、 测试TTL与非门的输出低电平Vol
152、 测试TTL与非门的空载功耗PL
153、 测试TTL与非门的空载截止功耗PH
154、 测试TTL与非门的输入漏电流Irh
155、 测试TTL与非门的扇出系数
156、 TTL与门
157、 TTL或门
158、 TTL非门
159、 TTL与非门
160、 七段译码器及其应用
161、 8421译码器及其应用
162、 8421编码器及其应用
163、 数据选择器及其应用
164、 RS触发器及其应用
165、 JK触发器及其应用
166、 D触发器及其应用
167、 计数器及其应用
168、 加法器及其应用
169、 三态门及其应用
170、 移位寄存器及其应用
171、 脉冲分配器及其应用
172、 自激多谐振荡器
173、 单稳态触发器与施密特触发器
174、 环形多谐振荡器
175、 555时基电路及其应用
176、 直流电压变换器
177、 矩形波发生器
178、 D/A转换器
179、 A/D转换器
180、 单次脉冲电路的组装与调试
181、 利用复位法接成的六进制计数器
182、 电子秒表
183、 智力竞赛抢答装置
184、 数字频率计
电力拖动部分实验内容
185、 电工技能训练:剥线钳,螺丝刀等的正确使用方法训练
186、 三相异步电动机开关正转控制
187、 三相异步电动机点动控制线路
188、 具有过载保护与点动控制线路
189、 三相异步电动机与接触的正反转控制线路
190、 按钮联锁正反转控制线路
191、 按钮和接触器双重联锁正反转控制线路
192、 三相异步电动机顺序控制线路(一)
193、 三相异步电动机顺序控制线路(二)
194、 三相异步电动机停止顺序控制
195、 三相异步电动机自锁控制线路
196、 三相异步电动机既可点动控制又可自锁控制线路
197、 直接起动及能耗电气控制线路
198、 三相异步电动机能耗制动控制线路
199、 三相异步电动两地控制线路
200、 三相鼠笼式异步电动机的降压起动控制线路
201、 手动接触器控制串电阻降压起动控制线路
202、 时间继电器控制串电阻降压起动控制线路
203、 接触器控制Y-△降压起动控制线路
204、 时间继电器控制Y-△降压起动控制线路
205、 三相异步电动机工作台自动往返控制线路
206、 串联电阻降压电气控制线路
207、 QX3-13型自动星形控制原理图
208、 C620车床的电气控制线路
209、 电动葫芦电气控制原理图
210、 铣床主轴与进给电机控制
211、 降压启动
212、 单按钮控制电动机启动
213、 单线远程起停控制
214、 可逆点动控制
215、 点动与长期工作两用异步电动机控制电路
216、 带启动报警的异步电动机控制电路
217、 插座和一个开关控制一盏灯的控制与接线
218、 两个双联开关控制一盏灯的控制与接线
219、 三个开关灯的控制与接线
220、 五层照明灯的控制方法
四、配置清单

序号 名称 规格 数量 备注
1 实验装置 DB-308NS(木质柜桶,灰白色) 1台
2 功能模块 三相380V/220V输出,设有漏电保护、外壳接地保护、急停开关 1套
500mA恒流源输出,数显
24V稳压可调输出,24V固定输出
0-2M信号输出,带有频率计
24V稳压可调输出,0-240V交流输出
3 PLC主机模块 FX1N-40MR 1台
4 PLC实验模块 基本指令的编程 1套
四节传送带
LED数码管显示PLC自动控制
步进电机的PLC控制
十字路口交通灯的PLC控制
天塔之光的实验挂箱
水塔自动供水的PLC控制
液体混合装置的实验
霓虹灯饰模拟
运料小车控制模拟
典型电动机控制模块
5 单片机实验挂箱 单片机实验挂箱一(单片机型号为AT89S52,USB下载) 1套
单片机实验挂箱二
6 变频器挂箱 FRD720S 1台
7 触摸屏 TPC7062K系列 1台
8 电工挂箱 电工挂箱一 1套
电工挂箱二
电工挂箱三
电工挂箱四
9 电子挂箱 模拟挂箱一 1套
模拟挂箱二
数电挂箱一
数电挂箱二
10 电力拖动挂箱 电力拖动实训挂箱 1个
11 说明书 可编程控制器使用说明书分册 1套
变频器使用说明书分册
触摸屏使用说明书分册
单片机使用说明书分册
电工使用说明书分册
电子使用说明书分册
电拖使用说明书分册
12 三相鼠笼电动机 380V 2台

友情提示:
1、货品验收:阁下收货时请检查工业自动化综合实训设备的货品外观,核实工业自动化综合实训设备的数量及配件,拒收处于受损状态的工业自动化综合实训设备;
2、质保:顶邦将为阁下提供工业自动化综合实训设备产品说明书内的质保条件和质保期,在质保范围内提供对工业自动化综合实训设备的免费维修,超出条件承诺时提供对工业自动化综合实训设备的有偿维修;
3、退换货:阁下单方面原因导致的工业自动化综合实训设备选型错误或工业自动化综合实训设备购买数量错误,造成工业自动化综合实训设备的退换货要求,将不被接受;
4、货期:工业自动化综合实训设备的发货期为参考值,如您需要了解工业自动化综合实训设备的精确货期,请与顶邦的销售人员联系;
5、如阁下对工业自动化综合实训设备有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关工业自动化综合实训设备的咨询。
