机械创新实训台


一、概述
在满足DB-KJJG型平面机构创新组合设计方案实验台的全部功能的基础上,增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。
二、主要特点
1. 软件的运动学设计与分析的重点是典型应用方案的实例分析,与教仪市场上之针对简单机构的运动仿真分析对比,本软件更具有实用性和价值性;
2. 软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析;
3. 具有高精度的传感器和数据采集卡,能测出适时数据和曲线,实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性;
4. 软件本身可完全脱离硬件进行典型机构运动方安的虚拟设计,参数错误软件提示功能、运动简图与设计参数一致的显示功能、运动学分析功能、参数设计实验说明书输出功能等多功能聚一体的强大的软件功能,使机构运动创新设计增加了趣味性和实用性。

三、实验项目
1. 基本实验项目:
1. 导杆齿轮齿条机构; 21.六杆机构;
2.多杆行程放大机构; 22.双摆杆摆角放大机构;
3.实现给定轨迹的机构; 23.转动导杆与凸轮放大行程机构;
4.压包机机构; 24.起重机机构;
5.飞剪机构; 25.铸锭送料机构;
6.单缸汽油机机构; 26.插床插削机构;
7.内燃机机构; 27.插齿机主传动机构;
8.鄂式破碎机; 28.刨床导杆机构;
9.泵; 29.曲柄增力机构;
10.摄影升降机; 30.曲柄滑块机构和齿轮齿条机构的组合;
11.近似匀速输出的往复运动机构; 31.曲柄摇杆机构;
12.可扩大行程机构; 32.四杆机构;
13.曲柄摇杆型插床机构; 33.曲柄滑块机构;
14.缝纫机导线、导针机构; 34.曲柄滑块式送料机构;
15.压力表指示机构; 35.曲柄摇杆与摇杆滑块机构;
16.搅拌机机构; 36.槽轮机构与导杆机构;
17.送纸机机构; 37.凸轮起重机机构;
18.卡片穿孔机的送卡机构; 38.平压磨切机机构;
19.蒸汽机机构; 39.锻压机主拆行机构;
20.自动车床送料机构; 40.双摆杆摆角放大机构;
41.起重机机构等。
2. 模块化运动学设计与分析软件,模块有:
⑴. 牛头刨床主执行机构运动学设计与分析(Ⅰ);
⑵. 牛头刨床主执行机构运动学设计与分析(Ⅱ);
⑶. 插床主执行机构运动学设计与分析;
⑷. 刨床主执行机构运动学设计与分析;
⑸. 平压模切机主执行机构运动学设计与分析;
⑹. 冲床主执行机构运动学设计与分析(分案一);
⑺. 冲床主执行机构运动学设计与分析(分案二);
⑻. 锻压机主执行机构运动学设计与分析;
⑼. 蒸汽机主执行机构运动学设计与分析;
⑽. 重型插床主执行机构运动学设计与分析。
四、主要技术参数
1. 计算机运动学设计与分析系统:
采用研华12位精度、16通道数据采集卡、32位PCI总线传输电缆等组成的数据采集与处理系统,保证了数据采集与分析的精度与可靠性。
2. 测试传感器:
直线位移传感器:量程0-250mm,精度等级0.5级,数量:1只;
角位移传感器:0-5V,脉冲数:500P,数量:2只;
3. 交流电源:220VAC±10%,50Hz;
4. 实验台机架数:4台套;
5. 零件主要材质:A3钢、45#钢。

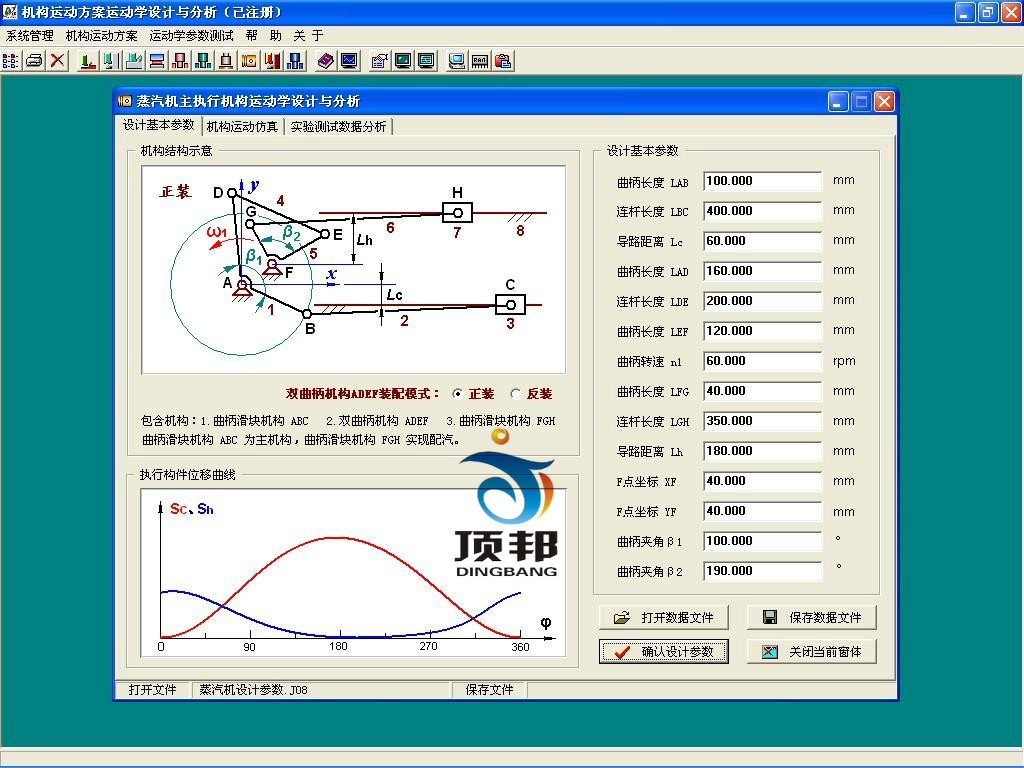

软件页面
平面机构运动设计分析与测试实验台软件

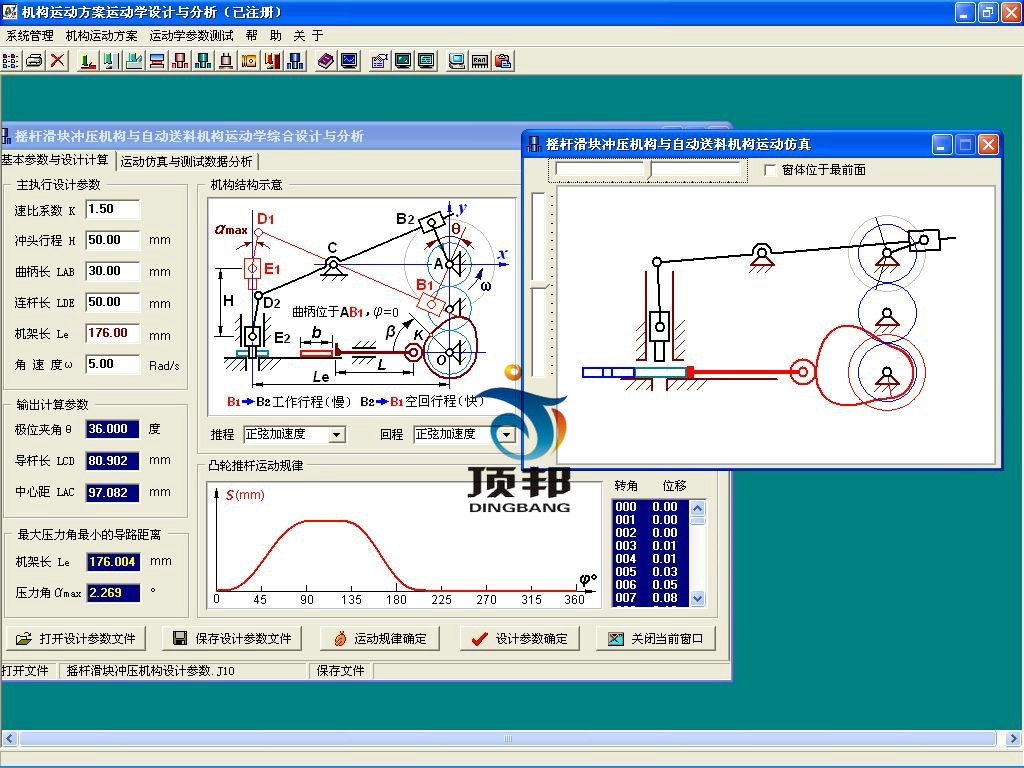

创新实验台软件
