电动机控制电路的设计与安装

一、实习目的:
1.通过对三相鼠笼式异步电动机正反转控制线路的安装接线,掌握由电气原理图接成实际操作电路的方法。
2.加深对电气控制系统各种保护、自锁、互锁等环节的理解。
3.学会分析、排除继电--接触控制线路故障的方法。
二、实习过程:
1、熟悉电路和电气零件
(1)空气开关:当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。
(2)热继电器:当电动机正常运行时,热元件产生的热量虽能使双金属片弯曲,但不足以使继电器动作;当电动机过载时,热元件产生的热量增大,使双金属片弯曲位移量增大,经过一段时间后,双金属片弯曲推动导板,并通过补偿双金属片与推杆'将触点(和)分开,触点(和)为热继电器串于接触器线圈回路的动断触点,断开后使接触器失电,接触器的动合触点断开电动机等负载回路,保护了电动机等负载。
(3)交流接触器:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
2、电路连接
在长方体的控制柜连接我们的电路图,要求工艺美观,实习时我们组分工,因为电路比较复杂,需要热仔细检查,还要达到美观的要求,必须有人设计线的连接方向,在分工下,每个人都各尽其责,我们完成了线的连接。

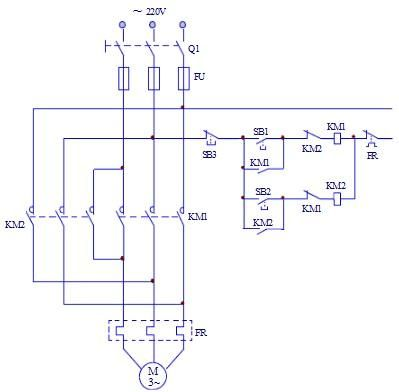

电动机控制电路的设计与安装(图1)

三、实习内容
认识各电器的结构、图形符号、接线方法;抄录电动机及各电器铭牌数据;并用万用电表Ω档检查各电器线圈、触头是否完好。
鼠笼机接成Δ接法;实验线路电源端接三相自耦调压器输出端U、V、W,供电线电压为220V。
1.接触器联锁的正反转控制线路
按图接线,经指导教师检查后,方可进行通电操作。
(1)开启控制屏电源总开关,按启动按钮,调节调压器输出,使输出线电压为220V。
(2)按正向起动按钮SB1,观察并记录电动机的转向和接触器的运行情况。
(3)按反向起动按钮SB2,观察并记录电动机和接触器的运行情况。
(4)按停止按钮SB3,观察并记录电动机的转向和接触器的运行情况。
(5)再按SB2,观察并记录电动机的转向和接触器的运行情况。
(6)实验完毕,按控制屏停止按钮,切断三相交流电源。
2.接触器和按钮双重联锁的正反转控制线路
按接线,经指导教师检查后,方可进行通电操作。
(1)按控制屏启动按钮,接通220V三相交流电源。
(2)按正向起动按钮SB1,电动机正向起动,观察电动机的转向及接触器的动作情况。按停止按钮SB3,使电动机停转。
(3)按反向起动按钮SB2,电动机反向起动,观察电动机的转向及接触器的动作情况。按停止按钮SB3,使电动机停转。

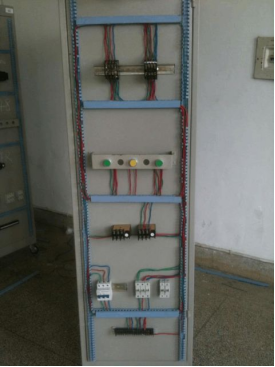

电动机控制电路的设计与安装(图2)

(4)按正向(或反向)起动按钮,电动机起动后,再去按反向(或正向)起动按钮,观察有何情况发生?
(5)电动机停稳后,同时按正、反向两只起动按钮,观察有何情况发生?
(6)失压与欠压保护
a.按起动按钮SB1(或SB2)电动机起动后,按控制屏停止按钮,断开实验线路三相电源,模拟电动机失压(或零压)状态,观察电动机与接触器的动作情况,随后,再按控制屏上启动按钮,接通三相电源,但不按SB1(或SB2),观察电动机能否自行起动?
b.重新起动电动机后,逐渐减小三相自耦调压器的输出电压,直至接触器释放,观察电动机是否自行停转。
(7)过载保护
打开热继电器的后盖,当电动机起动后,人为地拨动双金属片模拟电动机过载情况,观察电机、电器动作情况。
