供配电技术实训设备



1.1产品概述:
该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
1.2技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:100A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
1.4产品结构:
所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。柜子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.5基本配置及详细说明:

序号 设备名称 设备型号 设备规格 单位 数量 备注
1 电力变压器 90KVA   1
2 计量控制实训柜 DBDPD-01A-1 600×600×2300mm 1
3 进线控制实训柜 DBDPD-01A-2 800×600×2300mm 1
4 电容补偿实训柜 DBDPD-01A-3 800×600×2300mm 1
5 出线控制实训柜 DBDPD-01A-4 800×600×2300mm 1
6 三相异步电机 1.1KW 380V   1
7 实训指导书 DBDPD-01A   1
8 工程材料     1

DBDPD-01A低压配电柜产品基本配置详细说明

N0 配置名称 型号规格 备注
1 电力变压器 S9-50KVA;50KVA;户外式. 环境温度:上限+40℃,下限-25℃海拔高度:≤1000m. 空气相对温度:≤90%(+25℃)
2 计量控制实训柜 DBDPD-01A-1配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。
3 进线控制实训柜 DBDPD-01A-2配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。
4 电容补偿实训柜 DBDPD-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。
5 出线控制实训柜 DBDPD-01A-4配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。
6 安装调试

1.6实验内容:
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
1.7设备彩图:

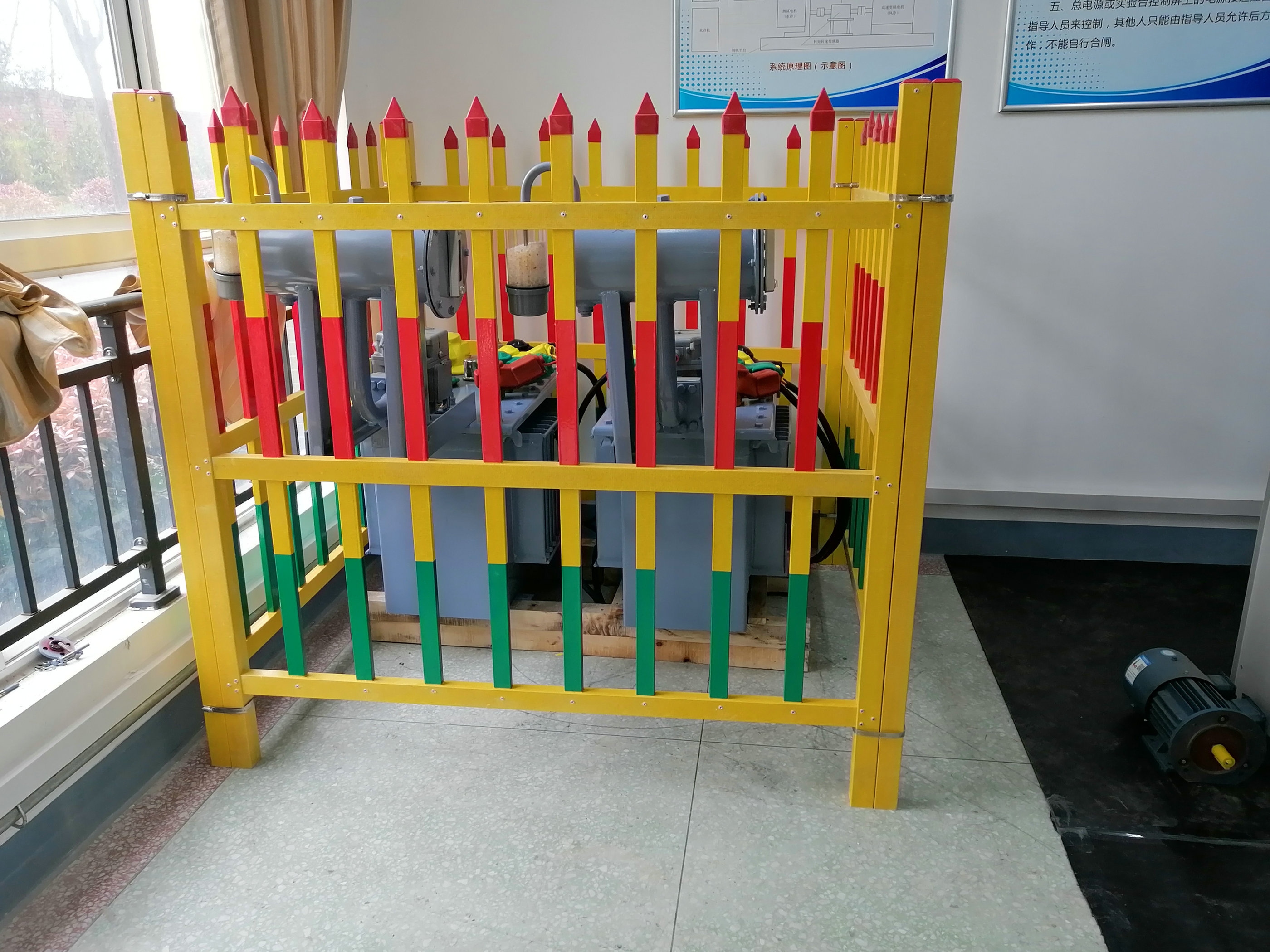

电力变压器

电力实验
低压配电操作实训室设备


1.8 低压柜由:计量柜、进线柜、补偿柜、出线柜四个柜体组成。
1.8.1 DBDPD-01A-1教学低压计量控制实训柜
1.8.1.1设备概述:
主要由三相有功电能表、三相无功电能表、接线铜排等组成,用于计量线路中有功功率与无功功率。
1.8.1.2技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:250A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
1.8.1.3设备结构
整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.1.4设备配置: (每台本配置)

NO 配置名称 型 号 规格(长×宽×高) 单位 数量 备注
1 全钢制结构柜体   660×600×2300 1
2 三相四线有功电能表 DT862-4型   1
3 三相四线无功电能表 DX862-4型   1
4 电流互感器     3

1.8.2 DBDPD-01A-2教学低压进线控制实训柜
1.8.2.1设备概述:
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
1.8.2.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
1.8.2.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.2.4设备配置:(每台本配置)

NO 配置名称 型号 规格 单位 数量 备注
1 全钢制结构柜体   800×600×2300 1
2 三相四线指针式电流表 正泰   3
3 三相四线指针式电压表 正泰   1
4 正泰万能转换开关 LW5D-16YH3/3   2
5 万能式断路器 DW15-200   1
6 电流互感器 LMZ3-0.66   4
7 控制箱 DK-10   1
8 电磁线圈 正泰 φ0.64 1100匝 1
9 分励脱扣器线圈 正泰 交流380V 50HZ 1
10 分闸、合闸控制按钮     4

1.8.3 DBDPD-01A-3教学电容补偿实训柜
1.8.3.1设备概述:
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。
1.8.3.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:125A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
1.8.3.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.3.4设备配置: (每台本配置)

NO 配置名称 型 号 规格(长×宽×高) 单位 数量 备注
1 全钢制结构柜体   800×600×2300 1
2 限流电抗器 XD1-16   18
3 电流互感器 LM2J1-0.5   3
4 交流接触器 CJ20-40   6
5 热过载继电器 JR36-63   6
6 有填料管式熔断器插座 RT14-32   6
7 正泰万能转换开关 LW-16   2
8 无功率自动补偿控制器 JKG2B-6   1
9 三相四线指针式电流表 正泰   3
10 三相四线指针式功率因数表 正泰   1
11 回路控制指示灯     12
12 电源线     m 适量

1.8.4 DBDPD-01A-4教学出线控制实训柜
1.8.4.1设备概述:
主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
1.8.4.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:860×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m

1.8.4.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.4.4设备配置: (每台配置)

NO 配置名称 型 号 规格(长×宽×高) 单位 数量 备注
1 全钢制结构柜体   860×600×2300 1
2 回路控制指示灯     4
3 三相四线指针式电流表 正泰   4
4 万能转换开关 LW-16   1
5 塑料外壳式断路器 DZ20J-100/3300   4
6 电流互感器 LMZ3-0.66   4
7 电源线     m 适量
