DB-8202 汽车发动机翻转架(通用型)

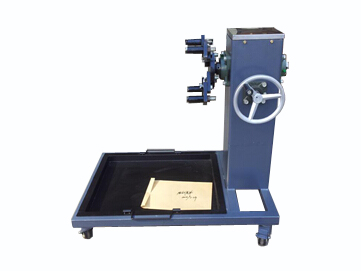

汽车发动机翻转架
(一)产品简介
1、采用高强度蜗轮蜗杆机构,可使装夹件在任意方向旋转,并能在任意角度自锁,方便学生多角度观察。
2、翻转架底部带有油盘,方便拆装时小零件的储放及接油。
3、翻转架承重300KG以下(用于普通轿车发动机)。
4、钢质喷漆台架,带有万向脚轮,可自由移动。
(二)技术指标
蜗轮蜗杆减速机:速比:1:60 输出轴力矩:>3500N.m 可任意方向回转,采用手轮转动,回转灵活。底盘及立柱:选用国标优质Q235A钢材,经焊接加工而成,板料厚度均大于5mm。表面经高温喷涂处理,油漆不易脱落。
脚轮:选用国产名牌铁芯聚氨脂高强度万向脚轮,规格:φ125X50,内部轴承采用滚柱式,单轮可承载400kg。

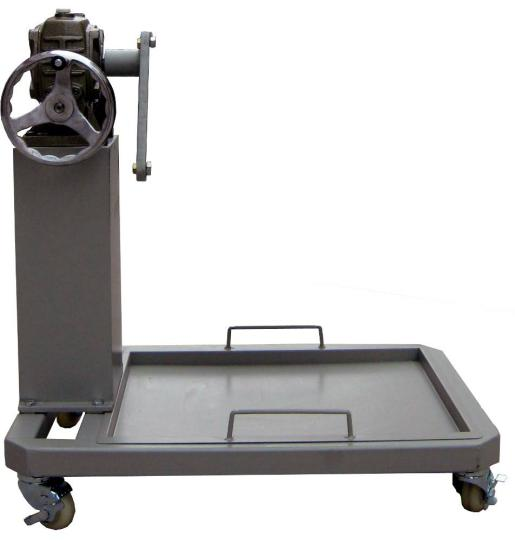

万能拆装翻转架

万能拆装翻转架

结构组成
减速机总成、翻转架总成、万能连接器、专用接油盘、操作手柄等附件、安装脚轮可移动台架等。
功能特点
1.拆装中拆装物可做轴向任何角度翻转和静止。
2.进行拆装物的基本操作和学习。
3.拆卸和装配实训。
4.配套使用说明书。
5.采用减速翻转机构,可使拆装物旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
6.底部放置接油盘,便于小零件或螺丝的集中存放。
7.实训台采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。
8. 翻转架承重300KG以下(用于普通轿车发动机)。
外形与颜色
设备外形:1000×600×1100mm (长×宽×高)
设备颜色:7032
制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管:40*40*2.0mm
1.3立柱:200*200*5mm
1.4表面采用亚光灰喷塑工艺,厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
2.4脚轮:60mm×50mm(直径×宽度)
2.5脚轮支撑:1.0T
技术指标
1. 减速机:MOPA70
2.工作温度:-40℃~+50℃

友情提示:
1、货品验收:阁下收货时请检查汽车发动机翻转架(通用型)的货品外观,核实汽车发动机翻转架(通用型)的数量及配件,拒收处于受损状态的汽车发动机翻转架(通用型);
2、质保:顶邦将为阁下提供汽车发动机翻转架(通用型)产品说明书内的质保条件和质保期,在质保范围内提供对汽车发动机翻转架(通用型)的免费维修,超出条件承诺时提供对汽车发动机翻转架(通用型)的有偿维修;
3、退换货:阁下单方面原因导致的汽车发动机翻转架(通用型)选型错误或汽车发动机翻转架(通用型)购买数量错误,造成汽车发动机翻转架(通用型)的退换货要求,将不被接受;
4、货期:汽车发动机翻转架(通用型)的发货期为参考值,如您需要了解汽车发动机翻转架(通用型)的精确货期,请与顶邦的销售人员联系;
5、如阁下对汽车发动机翻转架(通用型)有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关汽车发动机翻转架(通用型)的咨询。
