 一、产品概述

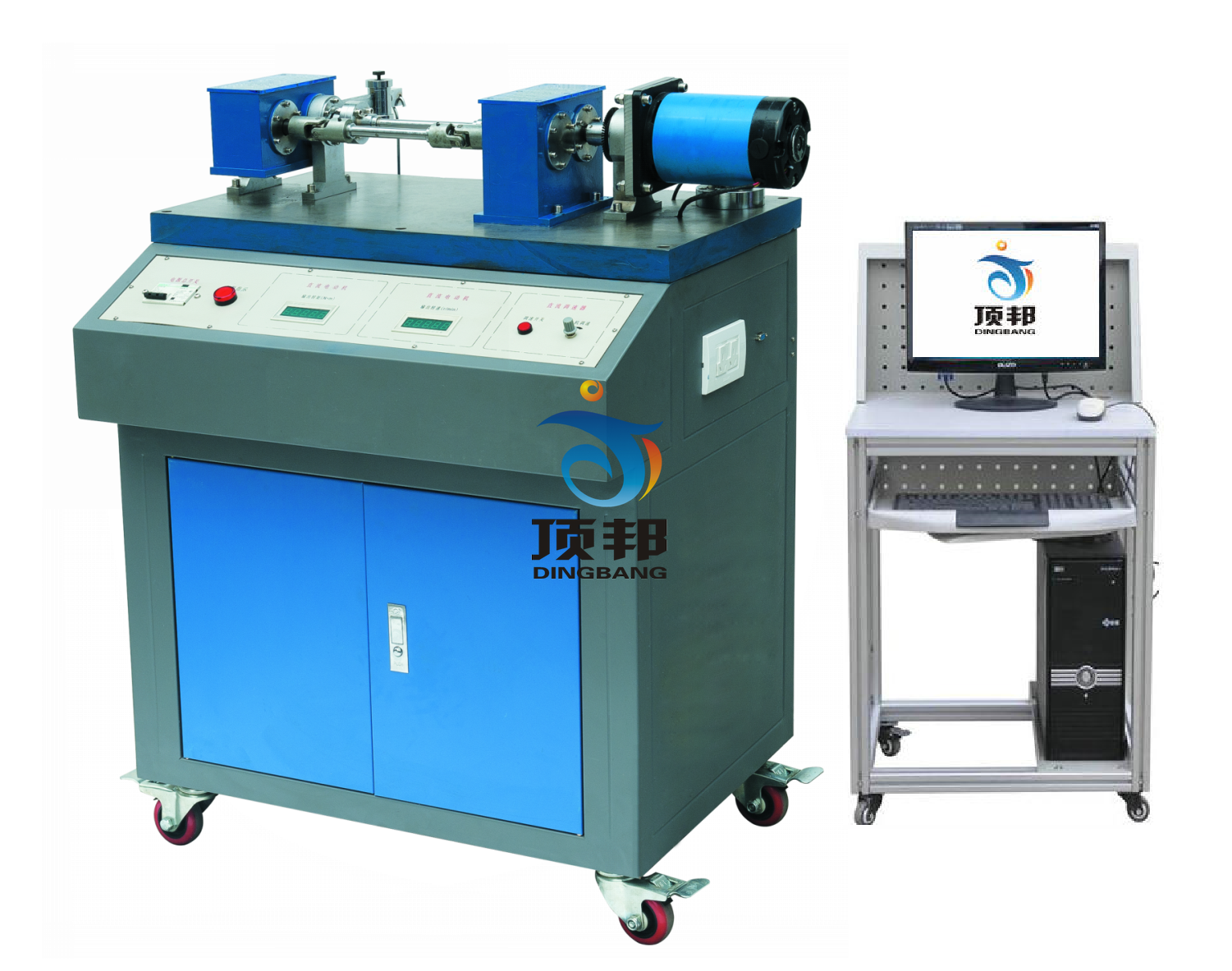

齿轮传动测试分析实验台采用悬挂式齿轮箱加载、封闭功率流式测量齿轮传动效率。可让学生了解封闭功率流式测量齿轮传动效率的基本原理和特点,掌握齿轮传动效率的测量方法。适合各大中专院校机械类专业《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 实验台
(1)实验桌:采用铁质双层亚光密纹喷塑结构,铝质面板,铸件平板台面。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸:750mm×420mm×40mm。
(2)输入电源:单相三线 AC220V±10%  50Hz
(3)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
(4)直流调速器1个:采用PWM脉宽调制技术,输出电压 0~110VDC,输出电流 4ADC
(5)数显转速表1个:显示电机的输出转速
(6)数显转矩表1个:显示电机的输出转矩
(7)数据采集器 1套:具有一路模拟量输入通道和一路数字量输入通道
2. 直流电机1台:额定功率355W,额定转速 0~1000r/min
3. 称重传感器1个:额定载荷5kg;灵敏度1.0mV/V
4. 光电传感器1个:可精确的测量电机的转速
5. 机械零部件1套:齿轮、联轴器、刚性轴、弹性轴等
6. 计算机测试软件:具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据,并拟合绘制出效率曲线等,各曲线坐标可任意设置。
7. 配件1套:砝码、实验指导书等
三、 实验项目
1. 了解封闭功率流式测量齿轮传动效率的基本原理和特点
2. 齿轮传动效率测试,并绘制效率曲线
