DB-CJLJY 车刀量角仪



一、功能特点
车刀量角仪是上海顶邦教育设备制造有限公司在分析国内现有车刀量角台的基础上一次重新设计,重新更改的新产品。它除了保持一般量角台的优点外,还具有结构合理,使用方便,测量精度高,制造简便等特点。车刀量角仪是各类院校机械类专业不可少的实验工具。在开设“金属切削原理”“刀具设计”和“金属工艺学”课程时,学生可以借助于车刀量角仪,自己动手测量车刀的几何角度,以加深对刀具角度的认识和理解,对培养学生的空间思维能力也起到十分重要的作用。该车刀量角仪,还可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具。

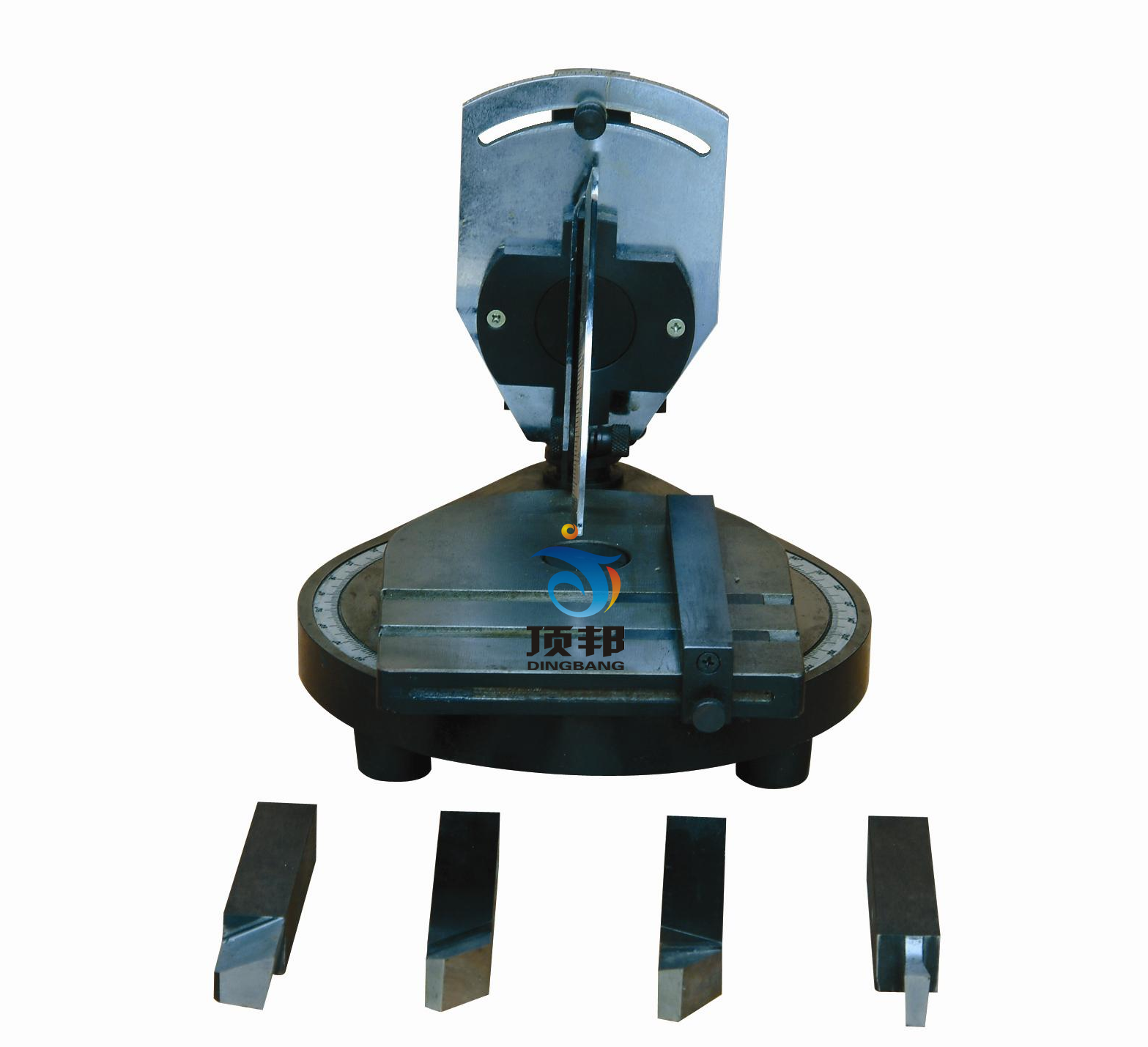

车刀量角仪

二、主要参数
规格尺寸:长280x宽250x高240mm.
材料:451 钢制
处理工艺:淬火
测量范围:(1)前角测量范围、(2)后角测量范围、(3)量倾角测量范围、(4)主(副)偏角测量范围
误差范围:±1.5度
规格:
一)配四把车刀:450车刀(车外圆、平端面、倒角)、900车刀(精车刀、车外圆、平端面)、750车刀(精车刀、车外圆、平端面)、切刀(切断、切槽)
精度:7~8级左右

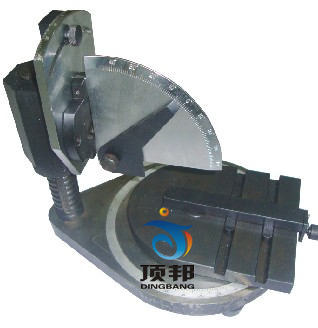

车刀量角仪

车刀量角仪可测量车刀主法剖面以及其它剖面的前后角,车刀的刃倾角主(副)偏角及刀具的几何角度。
测主偏角在量角台0度位置为直角90度,如75度外圆车刀前角所测结果15度。
主要性能指标:前角测量范围0-45度    后角测量范围0-30度
              刃倾角测量范围0-45度  主(副偏测量范围0-45度。
                 外形尺寸(㎜)         185×250×240
      (配实验用刀具4把:1、75度外圆车刀; 2、90度外圆车刀
                          3、40度外圆车刀; 4、切断刀。)
车刀量角仪的使用方法(以40°外圆车刀为例)
1.测量主偏角:主偏角是在基面上测量的主切削刃与车刀进给方向之间的夹角。测量时,车刀放在工作台上,用刀台的侧面和底面定位。此时刀台底面表示基面,刀台侧面表示车刀轴线,量刀板正面表示车刀进给方向。以顺时针方向旋转矩形工作台,同时推动车刀沿刀台侧面(紧贴)前进,使主切削刃与量刀板正面密合。此时工作台指针指向盘形工作台上的刻度值即为主偏角。
2.测量副偏角:副偏角是在基面上副切削刃与车刀进给方向之间的夹角。测量时逆时针方向旋转盘形工作台,同时推进车刀使副切削刃与量刀板正面贴紧读出的刻度值即为副偏角。
3.测量刃倾角:刃倾角是在切削平面上测量的主切削刃与基面间的夹角。量出主偏角后,工作台位置不变,旋松定位螺钉,逆时针方向旋转升降螺母,微升量角器,并微推进车刀,使量刀板底面对准并紧贴在主切削刃上,量刀板指针在量角器刻度上读数既为刃倾角。
4.测量前角 :前角是在主剖面内测量两前刀面与基面之间的夹角。测量时,在滑移刀台上定好位的车刀随盘形工作台逆时针方向选择主偏角值Kr,此时量刀板在前刀面上的投影即表示主剖面的方向,量刀板底面与前刀面贴紧时所转过的度数即为前角角度值。
5.测量后角 :后角也是在主剖面内测量的后刀面与切削平面之间的夹角,车刀的定位与测前角相同,只是使量刀板的侧面与车刀的后刀面贴紧,此时量刀板所转的角度即为后角角度值。
6.测量法剖面系车刀几何角度:测量法剖面系车刀几何角度时,主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法相同。只是在测量法前角与法后角时,应旋松螺钉轴,旋转摇臂,按刃倾角正负值顺(逆)时针方向旋转刃倾角值后,固紧螺钉轴即可按法前角和法后角定义分别测出。



友情提示:
1、货品验收:阁下收货时请检查车刀量角仪的货品外观,核实车刀量角仪的数量及配件,拒收处于受损状态的车刀量角仪;
2、质保:顶邦将为阁下提供车刀量角仪产品说明书内的质保条件和质保期,在质保范围内提供对车刀量角仪的免费维修,超出条件承诺时提供对车刀量角仪的有偿维修;
3、退换货:阁下单方面原因导致的车刀量角仪选型错误或车刀量角仪购买数量错误,造成车刀量角仪的退换货要求,将不被接受;
4、货期:车刀量角仪的发货期为参考值,如您需要了解车刀量角仪的精确货期,请与顶邦的销售人员联系;
5、如阁下对车刀量角仪有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关车刀量角仪的咨询。
